Sistem Kemudi Mobil


TIPE TIPE SISTEM KEMUDI
1. Tipe Recirculating Ball














   Gambar 1. Steering gear tipe recirculation ball
keterangan
  1. Lengan pitman
  2. Sektor
  3. Baut kemudi
  4. Bantalan peluru
  5. Mur kemudi
  6. Peluru
  7. Batang kemudi

Cara kerja :
Bila roda kemudi diputar, maka gerakan ini diteruskan ke worm shaft/poros cacing, sehingga Nut (mur) kemudi akan bergerak mendatar kekiri atau kanan. Sementara nut bergerak, sektor shaft juga akan ikut berputar menggerakkan pitman arm yang diteruskan ke roda depan melalui batang-batang kemudi/steering linkage.

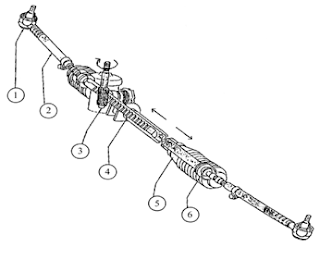

2. Tipe Rack and Pinion

1.       Ball joint
2.       Tie rod
3.       Pinion
4.       Rack
5.       Karet Penutup (Booth)
6.       Joint Peluru
Cara kerja :
Bila roda kemudi diputar, maka gerakan diteruskan ke roda gigi pinion. Roda gigi pinion selanjutnya akan menggerakkan roda gigi rack searah mendatar. Gerakan rack ini diteruskan ke steering knuckle melalui tie rod sehingga roda membelok.
